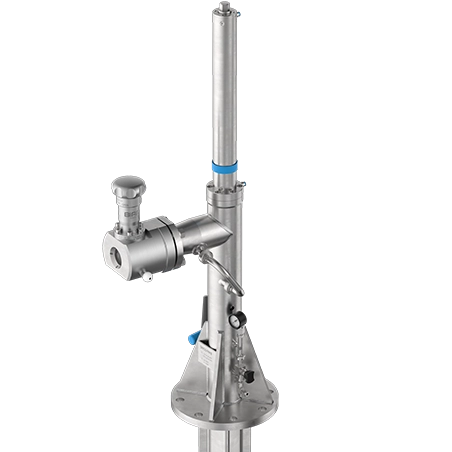

Actiflow

  • Préleveur pour cuve en Inox ou Hastelloy®
  • Par le haut
  • Avec canule et multi options
  • Entraînement pneumo-magnétique
Matières1.4404 / 316L
PressionsPN 6 / 16ANSI 100# / 300#
Températures-40°C / 200°C-40°F / 392°F

L'Actiflow se positionne comme le préleveur ultime pour les points d'échantillonnage complexes sur réacteur, offrant une utilisation aisée et sécurisée. Sa modularité exceptionnelle est à la hauteur de sa simplicité d'utilisation. Fabriqué en Hastelloy® ou en Inox, il peut être équipé de contrôles de température ou de pH, d'une enveloppe chauffante, d'un dispositif de contre-agitation ou d'un système de rinçage à l'azote. Son entraînement pneumo-magnétique garantit un écoulement continu du produit, assurant ainsi des prélèvements d'une fiabilité absolue. Grâce à sa canule intégrée, il excelle dans l'échantillonnage de liquides visqueux jusqu'à 2000 cP, avec une plage de pression allant de -1 à 16 bars et des températures variant de -40°C à +200°C dans sa version standard, et de -80°C à +200°C dans sa conception pour basses températures. Son nettoyage s'effectue facilement par le haut du piston. Certifié ATEX, un simple bouton l’actionne, rendant son fonctionnement très sécurisé et très intuitif.

SPÉCIFICATIONS TECHNIQUES

Schéma indicatif d'un système d'échantillonage pour cuve Actiflow avec contre agitateur équipé d'une vanne avec actionneur de type volant magique VMB

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 150
NrArticleDNDip TubePNl1h1h2d1Temp.°C Kg
05195700≥ DN1001m(min)-4m(max)16284114248389-40 - +200°C (i)[80 kg, 90 kg]
NrArticleNPSDip TubePNl1h1h2d1Temp.°C Kg
05195700≥ 4''1m(min)-4m(max)16284114248389-40 - +200°C (i)[80 kg, 90 kg]
Pressions et températures
TS °C -40°/+200°
PS bar -1 /16
TS °F -40°/392°
PS psi14/232

Le robinet d'échantillon de chaque préleveur pour cuve Actiflow peut être configuré selon les spécificités de  production et d'échantillonnage

ETANCHÉITÉS POSSIBLES DE LA PARTIE VANNE DE L'ACTFIFLOW

Les étanchéités de la vanne du système de prélèvement Actiflow sont modulables

Joint de pointeau standard

Presse-étoupe simple

Joint de pointeau HP

Presse-étoupe double

Joint de pointeau Stellite

Soufflet

MATIÈRES

L'Actiflow est disponible en Hastelloy® et en Inox

1.4404 / 316L2.4602 / C22

ACTIONNEURS POSSIBLES POUR LA VANNE DE L'ACTIFLOW

Les actionneurs de la vanne de chaque Actiflow se module selon les besoins

Volant magique - VMB

Actionneur pneumatique - CPB

Commande rapide - RPS

Ailette(s) de refroidissement

Accessoires

Le robinet d'échantillonnage de l'Actiflow est compatible avec un grand nombre d’accessoires

Adaptateur FAB

Adaptateur FAD

Bouteille

Support assiette SAB

Porte bouteille SCB

Fourreau protection chaleur

Box de protection BPB

Box de protection chaleur BPI

Armoires de sécurité

Adaptateurs aiguille ACB - ACY

Armoire Revo RAI

Seringues d'échantillonnage

Bouchons de sécurité
