Deepflow

  • Préleveur revêtu PFA pour cuve
  • Par le haut
  • Sans canule, multi options
  • Entraînement pneumo-magnétique
MatièresPFA
PressionsPN 16 ANSI 150#
Températures1°C / 140°C33°F / 284°F

Entraîné par un ingénieux système pneumo-magnétique, le Deepflow permet des échantillonnages quantitatifs de liquides hautement corrosifs par le haut de la cuve de manière simple et sûre. Toutes les pièces en contact sont fabriquées en PFA ou PTFE garantissant une compatibilité chimique maximale. Polyvalent, il s'équipe en option de contrôles de température ou de pH, d'une enveloppe chauffante-isolante. Son entraînement pneumo-magnétique garantit un écoulement continu du produit, assurant ainsi des prélèvements d'une fiabilité absolue. Il est équipé d'une vanne PRISEMASSON® modulaire qui le rend compatible avec la plupart des accessoires BIAR. Le regard du robinet d’échantillonnage permet de visualiser le déroulement du prélèvement. Pouvant prélever dans des cuves de plus de 4 m de profondeur, il excelle dans l'échantillonnage de liquides visqueux jusqu'à 2000 cP, avec une plage de pression allant de -1 à 16 bars et des températures variant de +1°C à +140°C. Son nettoyage s'effectue facilement par le haut du piston. Certifié ATEX, un simple bouton l’actionne, rendant son fonctionnement très sécurisé et très intuitif.

SPÉCIFICATIONS TECHNIQUES

Schéma indicatif d'un système d'échantillonage pour cuve Deepflow sans option équipé d'un actionneur de type volant magique VMB

Dimensions en mm
Vos spécificités
Standard
  • DIN
  • ANSI
Classe
  • 16
  • 150
NrArticleDNDip TubePNl1d1Kg
05056500≥ DN50 min 1m(min)- >4m (max)16284ø34[40 kg, 55 kg]
NrArticleNPSDip TubeLBSl1d1Kg
05056500≥ 2'' min 1m(min)- >4m (max)150#284ø34[40 kg, 55 kg]
Pressions et températures
TS °C 1°/+140°
PS bar -1 /16
TS °F 33°/284°
PS psi 14/232

Le préleveur pour cuve PFA multi-options allie sûreté et efficacité

étanchéités

Le robinets d'échantillonnage revêtu du Deepflow proposent des étanchéités PFA

Joint de pointeau PFA

Matière

Le Deepflow est proposé en PFA

PFA

Actionneurs

Volant magique - VMB

Actionneur pneumatique - CPB

Commande rapide - RPS

Ailette(s) de refroidissement

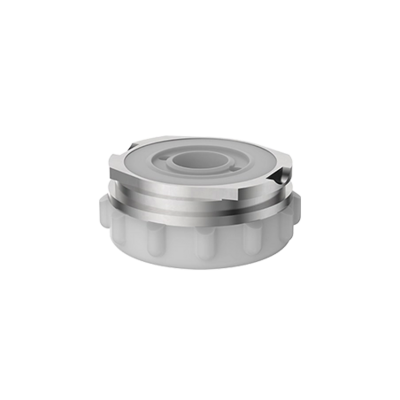

Adaptateur FAB

Bouteille

Porte bouteille SCB

Support assiette SAB

Box de protection BPB

Box de protection chaleur BPI

Fourreau protection chaleur

Adaptateurs aiguille ACB - ACY
