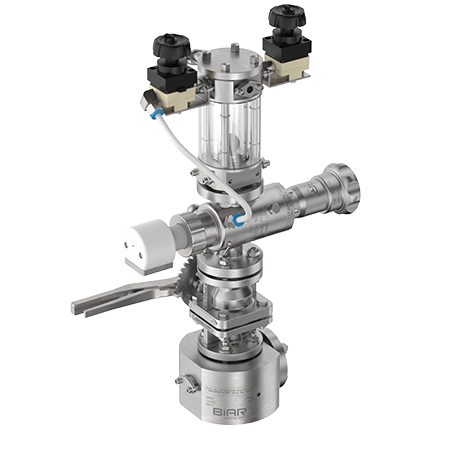

Le préleveur pour réacteur UPR permet des échantillonnages quantitatifs de liquides hautement corrosifs par le haut de la cuve. Pouvant être entraîné par pompe, par venturi ou sous vacuum, il s’utilise aussi pour l’ajout précis de réactif dans le réacteur. Toutes les pièces en contact avec le fluide sont fabriquées en matériaux hautement résistants tels que le PTFE, le PFA, ou le verre, garantissant une compatibilité chimique maximale. Il se compose de différentes unités pouvant être modulées. La partie échantillonnage est constituée d’une vanne PRISEMASSON®, avec comme accessoires soit une seringue, soit un adaptateur avec bouteille. Les prélèvements sont possibles jusqu’à 4m de profondeur dans des plages de pressions allant de 6 à 10 bars et des températures variant de -20°C à +140°C.
Préleveur pour cuve revêtu PFA à entraînement modulable pour des échantillonnages sûrs et fiables répondant aux exigences de l'industrie chimique et pharmaceutique.
Le système de prélèvement UPR pour réacteurs est conçu pour s'adapter à la fois au mécanisme d'entraînement et à l'unité d'échantillonnage. Selon la nature du produit et les exigences de sécurité, BIAR SA propose deux options : un adaptateur avec bouteille ou une seringue revêtue PFA. Cette flexibilité permet d'assurer un échantillonnage sûr et efficace, même dans des environnements à haut risque.

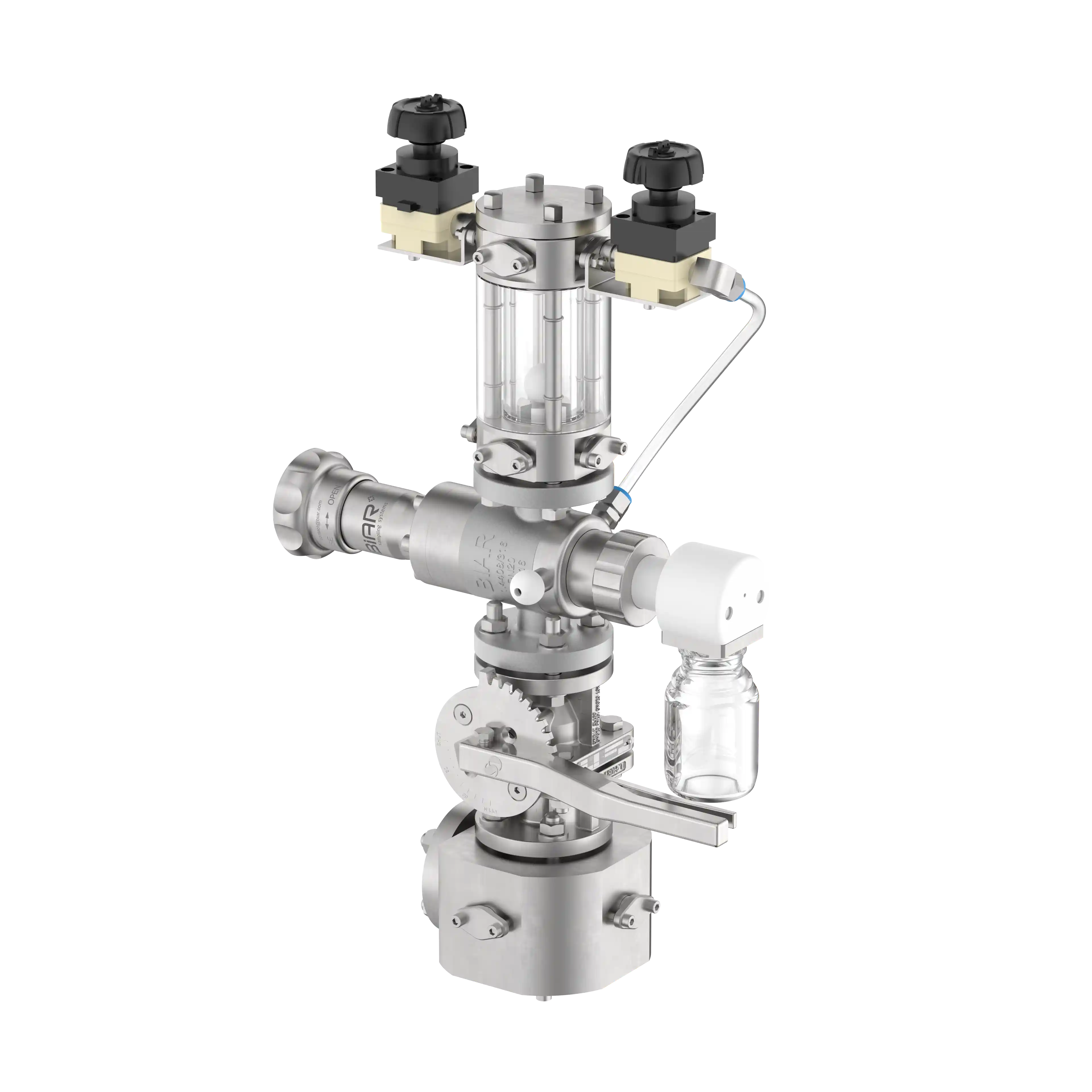

Schéma indicatif d'un préleveur pour cuve UPR équipé d'une vanne d'échantillonnage revêtue munie d'un actionneur de type volant magique VMB et d'un adaptateur FAV avec bouteille. Le système fonctionne avec cuve sous pression ou sous vide.

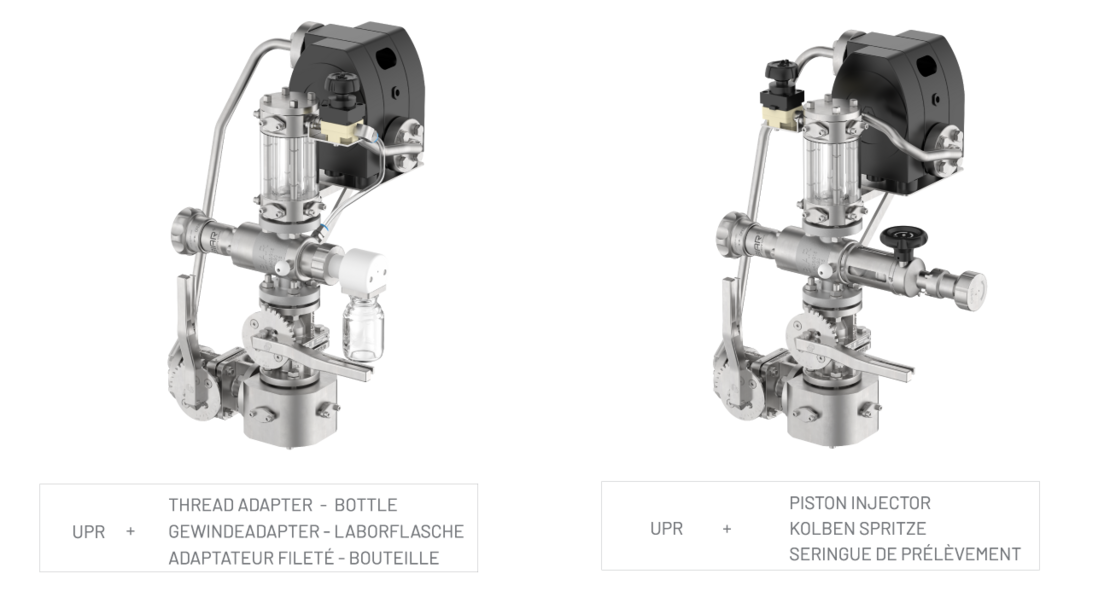

L'unité d'échantillonnage de chaque UPR est modulable selon la nature du produit et les exigences de sécurité. BIAR SA propose soit échantillonnage avec adaptateur (FAV) et bouteille soit la variante plus sécuritaire avec une seringue revêture PFA (ZRP). Cette flexibilité permet d'assurer un échantillonnage sûr et efficace, même dans des environnements à haut risque.
L'adaptateur fileté FAV installé avec l'UPR évite le remplacement du robinet d’échantillonnage en cas de changement de flacons. Conçu pour des bouteilles standards PP28, GL32, GL45. Facile d'utilisation, il simplifie aussi la gestion du point de prélèvement tout en permettant de limiter les coûts

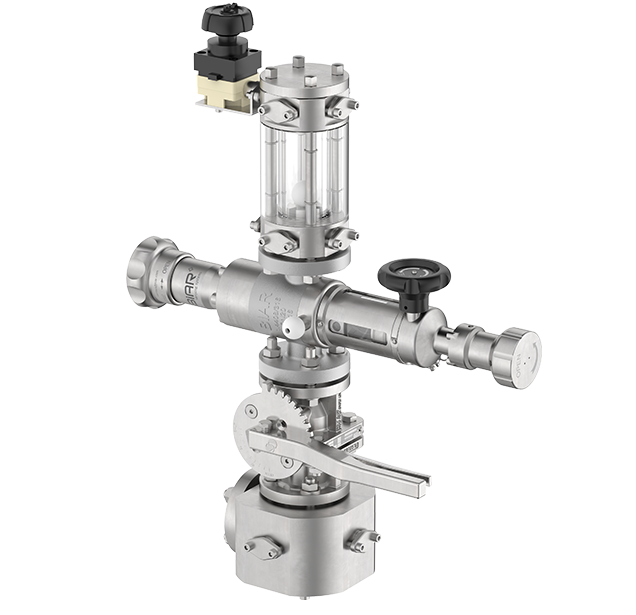

Les seringues d'échantillonnage revêtues PFA constituent une solution optimale et parfaitement adaptée aux prélèvements de liquides extrêmement toxiques. Elles garantissent la sécurité du personnel. Disponibles en différentes tailles, avec ou sans regard, elles constituent l'accessoire essentiel pour assurer l'intégrité physique du personnel tout en évitant la contamination de l'environnement lors des prélèvements de substances dangereuses.

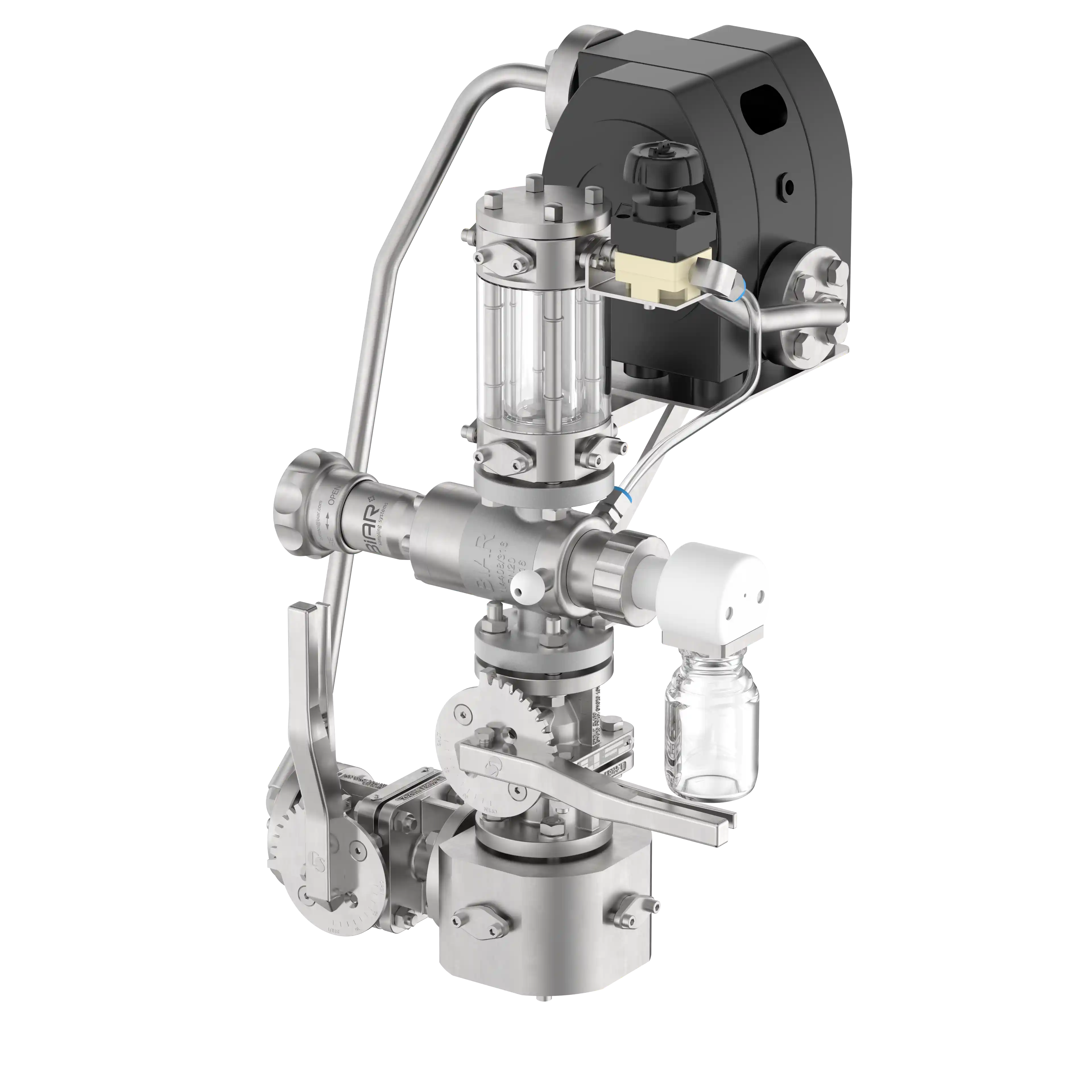

Le système de prélèvement UPR se combine parfaitement avec une unité de pompe à diaphragme pneumatique. BIAR propose des pompes à doubles membranes en matière synthétique permettant la recirculation du liquide prélevé ainsi que son renvoi dans le réacteur.

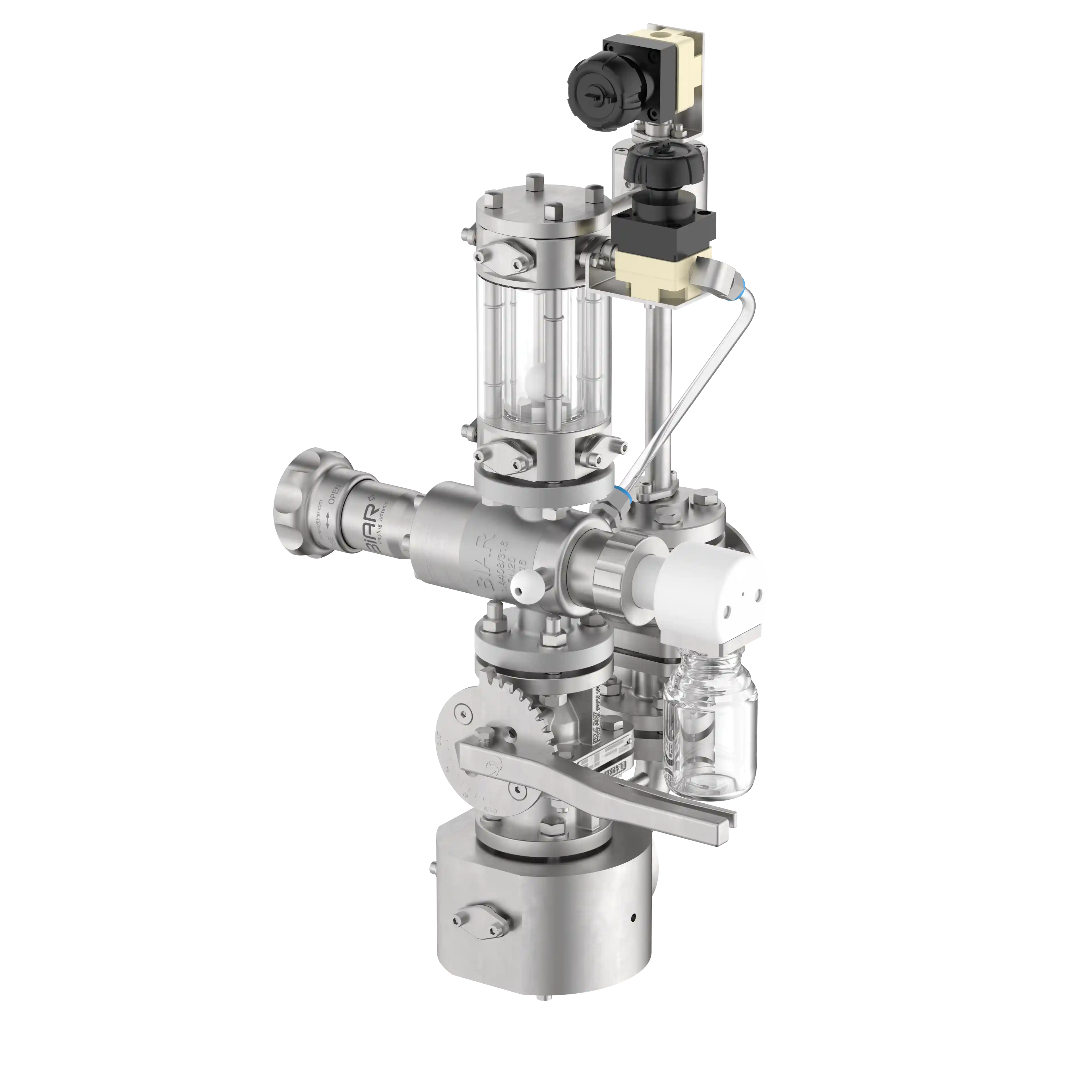

Pour les applications nécessitant une préhension par le vide, notre système UPR peut être équipé d'une pompe à vide Venturi. Ce mécanisme utilise de l'air ou de l'azote pour prélever en toute sécurité des échantillons de produits directement depuis des réacteurs chimiques opérant sous vide, facilitant ainsi les processus de surveillance et de contrôle qualité en cours de production.

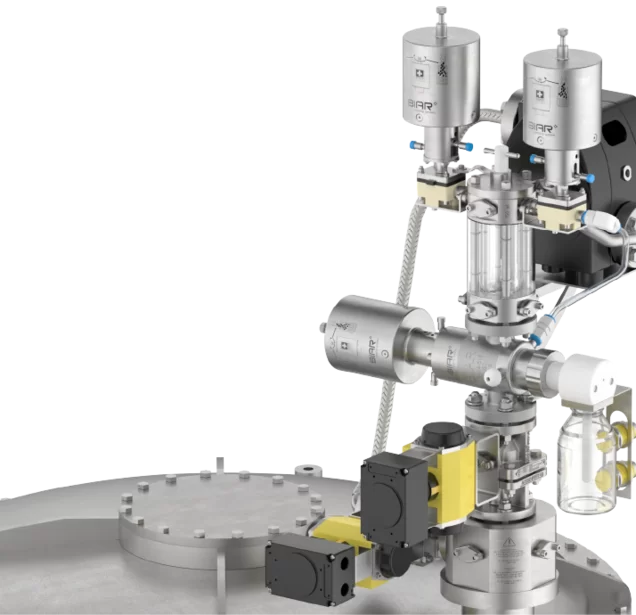

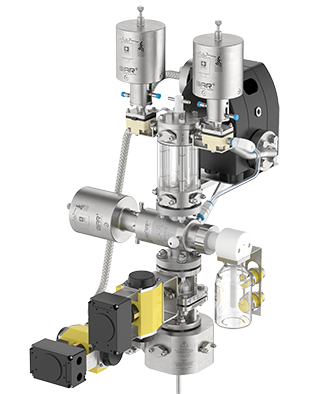

Conçu pour garantir des échantillons précis et représentatifs, cet appareil intègre des capteurs de détection et de remplissage des bouteilles pour un fonctionnement sans risque. Ses multiples connexions simplifient l'installation de systèmes de nettoyage et de capteurs pour la surveillance du pH, de la température et du potentiel d'oxydoréduction. Sa conception modulaire et adaptable garantit l'ajout précis de liquides dans le réacteur, consolidant ainsi sa réputation de polyvalence et de précision.
Pompe de recirculation assurant un échantillonnage représentatif. Matériaux : PTFE - Débit : 3.4 m3/h max - Viscosité : >2000 cP.
Vanne à membrane pour recirculation et trou d'aération équipée de capteurs. Matériaux PVDF, PTFE
Cylindre en verre de 150 ml munie de 5 raccords (rinçage, contrôle). Matériaux : Borosilicate, PFA
Vanne d'échantillonnage avec deux capteurs (détection présence de bouteille, niveau de liquide) et évent pour récupération des gaz. Matériaux : PFA, PTFE
Vannes d'isolation à boule à commande pneumatique contrôlées par des capteurs. Matériaux : PFA
Bride avec 2 connexions possibles avec un tube plongeur flexible en PFA jusqu'à 4 m de long. Matériau PFA
Parmi ses préleveurs pour réacteur, BIAR propose des systèmes d'échantillonnage par le haut de la cuve
