Magisches Handrad- VMB

Material1.4404 / 316L

Temperatures-20°C / 200°C-4°F / 392°F

Sizes and variants2 sizes at choice

Entwickelt um den Anforderungen kritischer Probenahmestellen gerecht zu werden schliesst sich dieser vielseitige Antrieb - Typ “Totmannschaltung” - automatisch, sobald der Bediener ihn loslässt. Einfach zu bedienen, bietet dieses "Magische Handrad - VMB" eine Vielzahl von Optionen um den spezifischen Anforderungen wie Sicherheit, Schutz, Dosiergenauigkeit gerecht zu werden. IP66 zertifiziert, kann dieser Aktuator auch bedenkenlos im Freien verwendet werden

TECHNISCHE DETAILS

Schematische Darstellung der verschiedenen Varianten des “magischen” Handrads

VMB - MAGISCHES HANDRAD

Der VMB-Antrieb gewährleistet ein Höchstmass an Sicherheit, indem er sich automatisch (federbelastet) schliesst, wenn er losgelassen wird. Empfohlen für die meisten Anwendungen ermöglicht er eine präzise, selbst tropfweise Probenahme, auch bei hohem Druck. Seine zahlreichen Optionen machen ihn zu einer äusserst vielseitigen Lösung.

Temperaturen	°C	°F
Minimum	-20	-4
Maximum	+200	+392

Anwendungen

Für die meisten Anwendungen, einschliesslich toxischer Flüssigkeiten
Wenn präzise Dosierung gefordert wird
Geeignet für Probenentnahmestellen im Aussenbereich

Vorteile

Automatisch schliessender Antrieb "Totmannschaltung"
Leicht zu sichern, abschliessbar
Viele Optionen verfügbar
IP66-zertifiziert
Kompatibel mit allen Ventilen

MAGISCHES HANDRAD MIT PFA-SCHUTZ

BIAR bietet 2 Varianten von magisches Handrad mit PFA-Schutz an (VPB = PFA rein und VNB = PFA leitfähig). Das Handrad des Antriebs wird mit einer dicken Schicht aus PFA überzogen (Transfermoulding) und ist somit geeignet für die Probenentnahme bei hohen Temperaturen (max. 200°C) für den Schutz des Bedienenden. Für hoch korrosive Umgebungsbedingungen gibt es ausserdem die Möglichkeit den Edelstahl des gesamten Antriebs gegen Korrosion mittels einer grauen, sehr dünnen und leitfähigen PFA – Beschichtung zu schützen.

VVB - MAGISCHES HANDRAD MIT SCHLÜSSELSCHLOSS

Die Schlüsselverriegelungsoption gewährleistet die Sicherung der Entnahmestelle, sodass nur Personen im Besitz eines Schlüssel Proben entnehmen können. Diese Option des magischen Handrads kann mit einem Hubbegrenzer kombiniert werden.

VLB - MAGISCHES HANDRAD MIT HUBBEGRENZER

Der Hubbegrenzer regelt die Öffnung der Spindel um die Durchflussmenge der Flüssigkeit, welche in das Probengefäss geführt wird, zu steuern. So kann bei hohen Prozessdrücken der maximale Durchfluss begrenzt werden. Diese Option des magischen Handrads kann mit einer Schlüsselverriegelung kombiniert werden.

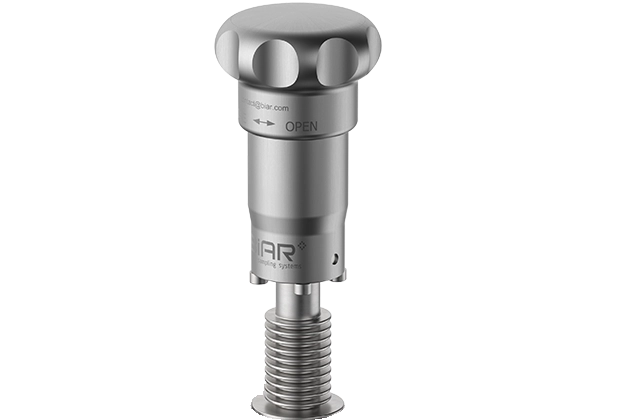

MAGISCHES HANDRAD MIT KÜHLRIPPENVERLÄNGERUNG (EINFACH / DOPPELT)

Bei extrem hohen Probeentnahmetemperaturen können ein oder zwei Kühlverlängerungen mit dem VMB eingebaut werden. Die Temperaturminderung liegt bei einer Kühlrippenverlängerung bei -250°C / 482°F und bei zweien bei -500°C/ 932°F. Der Zugang zur Steuerung bleibt auch beim Hinzufügen dieser Erweiterungen erhalten, selbst bei den, mit Isolation versehenen Probenahmestellen.
